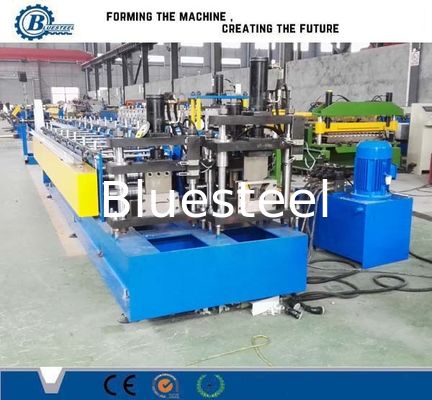

Drywall Stud Dan Track Roll Forming Machine / Peralatan Roll Forming Untuk Track Baja Ringan
5. Spesifikasi Komponen
(1) 3T Manual Un-coiler
- Mengadopsi sistem hidrolik otomatis untuk memperluas
- Lebar makan: 350mm
- Kemampuan: 3 Ton
- Terikat perluasan & pertarungan: 380mm—520mm
- Mode perluasan & pertarungan: perluasan batin & pertarungan secara manual
- Cara memberi makan: manual
(2) Mesin Roll Forming Utama
- Bahan rol: permukaan berlapis krom ASTM1045 dengan krom
- Diameter poros: 56mm bahan: SAE1045 dengan pendinginan dan tempering
-
(3) Struktur Mesin
- Rangka utama dengan pengelasan balok 350H
- Struktur mesin: Pemotongan kawat-elektroda
(4) Sistem pemotongan trek
- Mesin mengadopsi sistem pemotongan trek, Non-stop
- Memotong daya dengan hidrolik, 7.5KW
- Pemotongan lacak dengan motor servo, daya dalam 3.0KW
- Pemotongan setelah pembentukan: Potong lembaran setelah gulungan membentuk panjang yang dibutuhkan
- Gerakan pemotongan: Mesin utama NON-stop saat memotong
- Bahan pisau: Cr12 dengan perlakuan panas 58-60 °
(5) Kabinet Kontrol Komputer
- Pengaturan panjang dan kuantitas profil yang dapat diprogram
- Bahasa sistem operasi: Inggris dan Cina
- Komputer yang digunakan untuk mengontrol panjang & kuantitas.Mesin akan secara otomatis dipotong memanjang dan berhenti ketika jumlah yang dibutuhkan tercapai
- PLC: Panasonic atau customerization
Data teknis stud logam dan mesin roll forming track
|
Bahan yang cocok
|
lembaran baja warna; 0.3-07mm,
|
|
Kecepatan kerja
|
sekitar10-25m / mnt
|
|
menekankan
|
235MPa,345MPa,550MPa. |
|
Kekuasaan
|
Daya motor utama: 5,5 Kw (Tergantung pada desain akhir)
|
|
Daya stasiun hidrolik: 4Kw (Tergantung pada desain akhir)
|
|
Bahan pembentuk rol
|
Baja No.45, dilapisi dengan krom di permukaan.
|
|
Bahan pemotong, menekan mati
|
Baja cetakan Cr12 dengan perawatan memuaskan, HRC58-60
|
|
Bahan poros
|
Baja 45 # berkualitas tinggi, penggilingan penggiling rol.
|
|
Diameter poros
|
72mm
|
|
Sistem kontrol
|
Mitsubishi PLC & konverter
|
|
Berat total mesin
|
Tentang 9500KGS
|
|
Ukuran mesin
|
sekitar 18m × 1,8m × 1,5m (Tergantung pada desain akhir)
|
Gambar tata letak mesin
Membuka gulungan lembaran ---- Pemandu lembaran ----- Roll forming ---- pasca pemotongan ---- Panel ke
Kita Keuntungan Mesin Roll Forming
1.Rol anti karat:Perkakas mesin CNC, Dilapisi dengan krom keras 0,05mm. Untuk melindungi permukaan yang bersinar dan kuat
2.Perawatan panas:Perlakuan panas untuk memotong bingkai untuk menghilangkan tegangan baja, untuk menghindari deformasi. dan kekerasan 60 derajat.
3.Pisau pemotong:Baja cetakan Cr12 dengan perawatan padam, waktu umur panjang.
4.presisi tinggi:poros untuk rol dibuat dengan mesin penggiling.Rol diproses CNC untuk memastikan kinerja presisi.
5 .PLC otomatis:memperkenalkan Mitsubishi PLC dengan layar sentuh, inverter, transformator.
6.sistem mengemudi yang kuat: kereta inci besar, atau sistem penggerak gear box.
6.Layanan luar biasa:Teknisi dapat dikirim ke pabrik Anda untuk memasang mesin dan melatih pekerja Anda.Layanan waktu angkat untuk alat berat kami.
Setelah Layanan
A.Garansi satu tahun untuk seluruh mesin.
B.Dukungan teknis 24 jam melalui email atau telepon
C.Jika ada masalah yang ditemukan pada mesin, kami akan memperbaikinya secara gratis dalam satu tahun.
proses produksi:
Kami juga dapat menyesuaikan produk sesuai dengan kebutuhan pelanggan
